現場でよく聞かれる質問に「その曲がり、ロングエルボ（長半径エルボ）にする必要ありますか？」というものがあります。結論から言えば、**排水（重力流）まわりでは“使えるところは積極的にロング”**が基本方針です。コストやスペースの制約はあるものの、詰まり・騒音・能力の余裕度・維持管理性の観点でメリットが大きいからです。本稿では、設計と施工の両方の立場から、ロングエルボの有効性と使いどころ、注意点を整理します。
ロングエルボとは？短半径との違い
ロングエルボは、曲げ半径（R）が管内径（D）の約1.5倍以上の長半径継手を指します。一般に「90°ロング」と呼ばれるものは、同じ90°でも**短半径（R≒1.0D）**のエルボよりカーブが緩やかです。カーブが緩いほど、流れのはく離・渦・衝突が抑えられ、局所損失（いわゆる“曲がり損失”）が小さくなります。
排水は満管圧送ではなく気液混相の重力流です。短半径の急曲がりでは、固形物の滞留や油脂の付着、通気不良によるガタガタ音が発生しやすくなります。ロングにすることで、**流れの連続性と自己洗浄性（セルフクリーニング）**が改善されます。
ロングエルボの主なメリット
1) 詰まりにくい

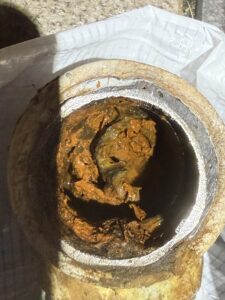

急激な方向転換はデッドゾーン（流速が極端に落ちる領域）を生み、油脂・髪の毛・紙くずなどが堆積しやすくなります。ロングははく離と渦が小さく、固形物が乗り越えやすいため、長期的に通管トラブルの発生率を下げます。特に厨房・店舗・集合住宅のキッチン横引きでは効果が大きいです。
2) 流下能力に余裕が出る
曲がり部の局所損失係数が小さいため、同じ勾配でも有効流量に余裕が出ます。長距離の横引きや曲がりが連続する配管では、一本あたりの損失低減が積み重なり、全体の安全率が上がります。
3) 騒音・振動の抑制
短半径の曲がりでは水塊が壁面に衝突しやすく、ドン音・ガタガタ音の原因になります。ロングは流速変化が緩和され、衝撃音の発生が抑えられるため、寝室や会議室の直上など、静音性が求められる場所に有効です。
4) 維持管理の容易さ
ロングは通管ワイヤの抜けが良く、清掃時の曲がり通過性が高いのが利点。**掃除口（点検口）**と組み合わせれば、高所や天井裏でも作業時間を短縮できます。
コストとスペースの現実解
ロングエルボは短半径に比べ単価が上がり、占有スペースも増えるのが普通です。とはいえ、1カ所の初期費用差より、詰まり対応・居室クレーム・夜間緊急対応といった運用コストの削減効果の方が大きいケースが多いのが実感値です。設計段階で梁・スラブ・ダクトとの取合いをBIM/CADで早めに確認し、必要クリアランスを確保しておくと、施工時の“入らない問題”を回避できます。
使うべき“鉄板”の場面
- 厨房・食品系テナントの排水：油脂・粉が多く、ロング＋十分な勾配（例：1/100→1/75への見直し）でトラブルが目に見えて減ります。
- 横引き長距離＋曲がり複数：連続する損失を抑え、通気の安定にも寄与。

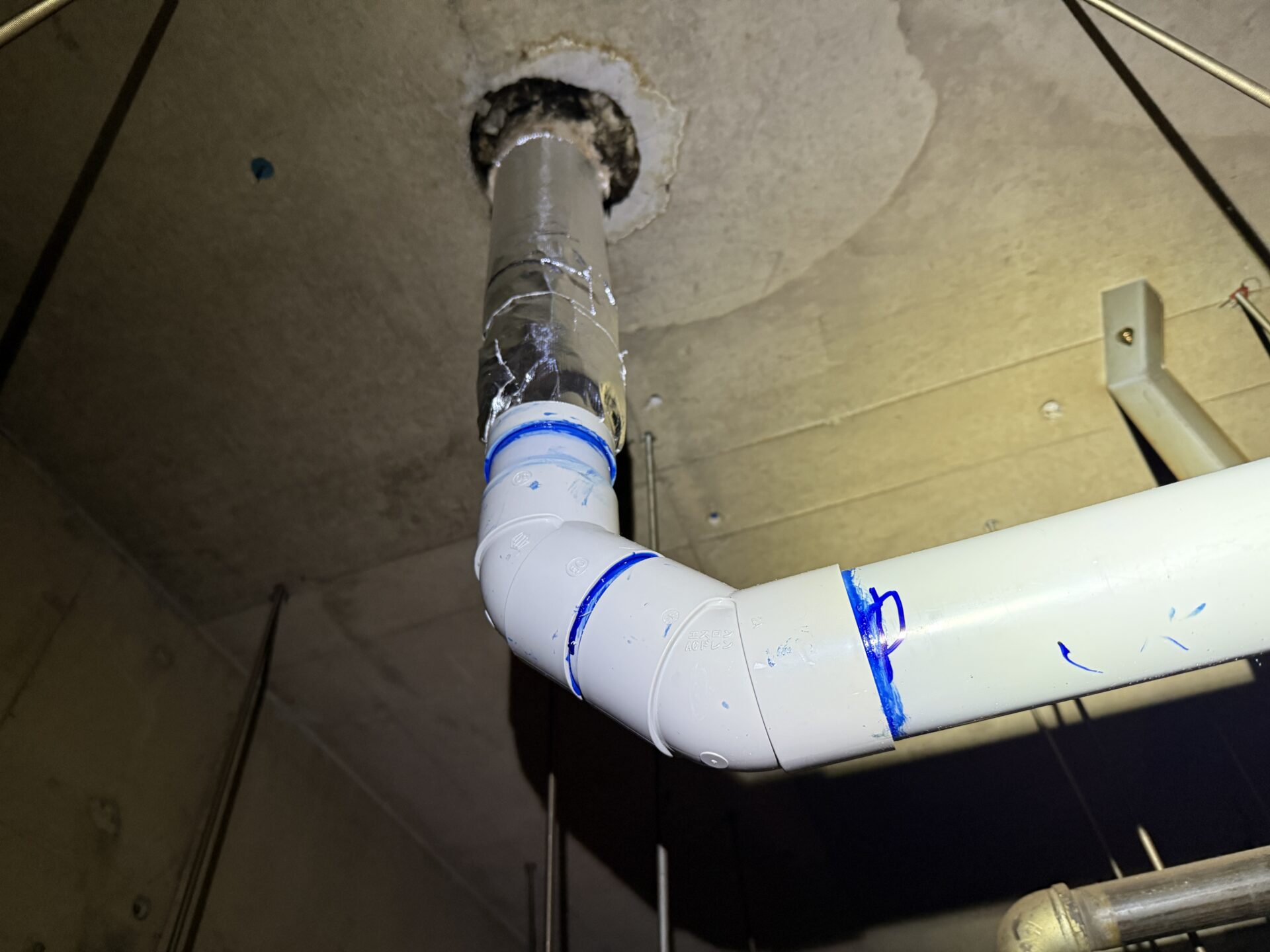

- 縦→横（立て管からの取り出し）：長半径90°または45°×2で滑らかに方向転換。
- 静音が必要な区画直上：居住・ホテル・オフィス会議室など。
“短半径でも良いことがある？”の考え方
スペースが極端に限られ、すぐ近くに掃除口がある短い区間では、短半径を選ぶこともあります。ただし、横→横での90°短半径は詰まり・騒音の観点で不利です。短半径を許容する場合でも、通気の確保（器具通気・伸頂通気・ルーフベント等）、掃除口の配置、勾配の確実な確保をセットで検討してください。
設計のチェックポイント
- 流下条件の確認
配管径・勾配・曲がり数・通気ルート・器具負荷（同時使用率）をひとまとめに評価。曲がりの局所損失は**“数は少なく、できるだけロング”**が原則。 - 通気計画
詰まりやサイホン作用の多くは通気不足が根因。ロングで水理的に有利にしても、通気が細い／長すぎる／取り合い不良だと効果が相殺されます。 - 掃除口の配置
長い横引きの起点・分岐前後・方向変換前後に掃除口を。ロングを使うと清掃工具の通過性が上がるため、掃除口の間隔を適正化できます。 - 干渉と吊り金具
ロングは外形が大きく、支持金具位置や保温厚み、防火区画の貫通処理に影響。梁成や天井設備とのクリアランスを事前に確保。 - 材料と施工誤差
塩ビ・耐火二層管・SUS・鋳鉄など、材質ごとの差し込み量や接着・締結方式が異なります。ロングは角度公差への吸収余裕が若干大きい反面、**芯ズレのまま固めると“逆勾配の温床”**になるので要注意。
施工の実務ポイント
- 流向マークの確認：メーカーにより推奨流向の矢印がある製品は、流れ方向に合わせる。
- 回し入れ・差し込み量管理（塩ビ系）：接着剤塗布後回し入れ→保持で戻り防止。差し込み過多は口径変化・段差を生みます。
- 勾配は“気持ち大きめ”に出して仕上げで合わせる：ロングは体積が大きく、吊り位置で微調整が効きます。
- 45°×2の活用：スペースが厳しい時は45°2発で実質ロング相当のカーブを作る手も有効（中間に掃除口を入れられる利点も）。
品質・性能面の“数字”の話（ざっくり）
損失水頭は概念的に h<sub>L</sub> = ζ·v²/(2g)。同じ流速なら、ζ（局所損失係数）が小さいほど有利です。90°曲がりのζは形状や材質、縁部形状で変動しますが、短半径＞ロング半径が原則。設計安全率を見込むうえでも、**曲がりは“やさしく”**が合理的です。
※具体値はメーカー・規格・流況で変わるため、設計時は採用製品の技術資料で要確認。
ケーススタディ（現場感）
- 集合住宅のキッチン横引き：短半径90°が連続し、半年ごとに詰まり。ロングエルボ＋45°組合せに変更、勾配を1/100→1/75、分岐直後に掃除口増設。以後2年無トラブル。
- オフィスの休憩室排水：短半径→ロングに替え、天井内の衝突音が体感で半減。会議室の苦情が解消。
よくある落とし穴
- “ロングにしたから通気は要らない”は誤り：通気は別問題。必ず設ける。
- 掃除口の省略：ロングで通りが良くても、点検アクセスがなければ詰まり対応が難航します。
- 梁・配線との干渉見落とし：ロングは外形が大きく、**仕上がってから“当たる”**が頻発。BIM/CADで早期に干渉チェック。
- 水平での90°一発曲げ：詰まり・騒音の温床。**45°×2または長半径90°**を基本に。
コスト比較の考え方（発注者説明用）
- 初期費用：ロングの単価は短半径より高め、支持金具や断熱材も僅かに増。
- 運用費：詰まり対応1回＝深夜出動＋原状復旧＋テナント対応で、初期差額を容易に超えることが多い。
- 総合判断：“クレームリスクが高い区間はロングを標準”、それ以外は短半径＋掃除口増設などでバランスを取る、が説明しやすく実務的です。
まとめ—“使えるところは積極的にロング”
排水は“見えない設備”ゆえ、不具合が出てからのコストが大きい設備でもあります。ロングエルボは、
維持管理性向上
といった効果を、比較的シンプルな部材選定だけで実現できる費用対効果の高い打ち手です。設計段階でのスペース検証・通気計画・掃除口配置を丁寧に行い、**“曲がりはやさしく、通気は確実に、掃除口は近くに”**を徹底すれば、トラブルの起点を大きく減らせます。
結局のところ、ロングエルボは“保険”ではなく“標準技”。迷ったらロング、がプロの現場感です。
詰まり低減
静音
流下能力の余裕化
