【汚水ポンプの故障は突然やってくる】絶縁抵抗測定が重要な理由とは？設備管理者が知っておきたい点検ポイント

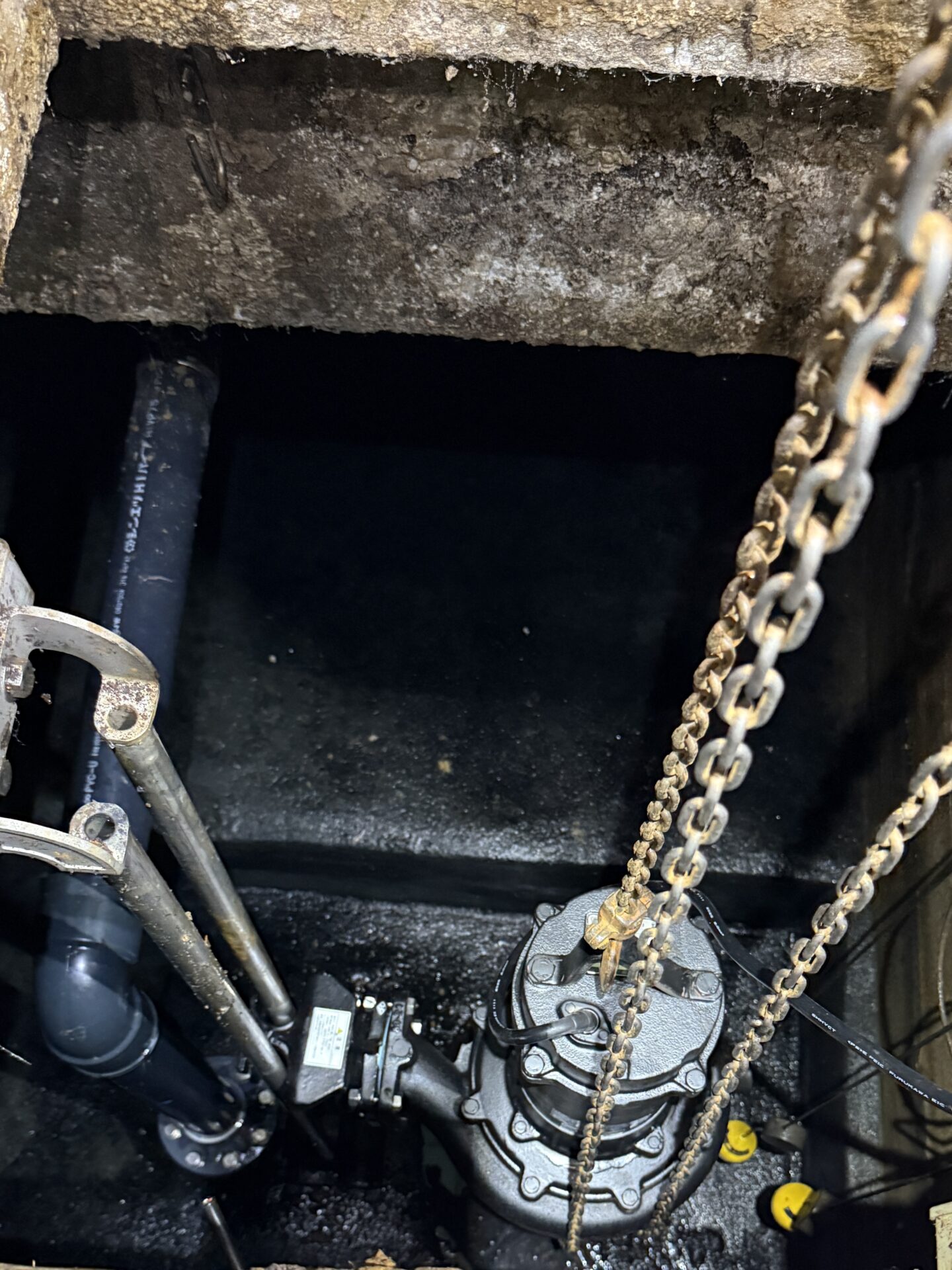

上の写真は、実際の汚水槽内に設置された排水ポンプです。

普段はマンホールの中にあるため目にする機会はほとんどありませんが、このポンプが故障すると建物全体に大きな影響を及ぼします。

例えば、

  • 地下機械室への浸水
  • 汚水槽のオーバーフロー
  • 悪臭の発生
  • 飲食店やテナントの営業停止
  • 電気設備の水没

など、多額の復旧費用が発生するケースも珍しくありません。

実際に「昨日まで普通に動いていた」という現場でも突然停止することがあります。

しかし、多くの場合は故障する前に前兆があります。

その前兆を見つけるために重要なのが絶縁抵抗測定です。

汚水ポンプはなぜ壊れるの？

排水ポンプは水中で長期間運転されます。

内部には

  • モーター
  • 電線
  • 軸受
  • メカニカルシール

など多くの部品があります。

毎日何百回も起動停止を繰り返し、

  • 湿気
  • 熱
  • 汚水
  • 経年劣化

によって少しずつ傷んでいきます。

突然壊れたように見えても、多くは何年もかけて劣化が進んでいます。

絶縁抵抗とは？

簡単にいうと、

「電気が漏れていないか調べる検査」

です。

電線やモーターには電気を外へ漏らさないための絶縁材があります。

この絶縁が劣化すると、

本来流れてはいけない場所へ電気が流れます。

すると

  • ブレーカーが落ちる
  • モーターが焼ける
  • 漏電する
  • ポンプが停止する

といった重大事故につながります。

絶縁抵抗は数字で判断する

絶縁抵抗は**メガー（絶縁抵抗計）**で測定します。

一般的には、

  • 数十MΩ以上：非常に良好
  • 数MΩ以上：使用可能
  • 1MΩ前後：劣化が始まっている可能性
  • 0.1MΩ以下：要注意
  • 基準値を下回る：交換を検討

という目安になります。

※実際の判断はメーカー基準や設備状況によって異なります。

数字が悪いと何が起きる？

絶縁抵抗が低下すると、

ある日は普通に動いていても、

翌日に

「漏電ブレーカーが落ちた」

「ポンプが起動しない」

ということが起こります。

絶縁がさらに悪化して停止するケースもあります。

ポンプだけ交換すれば安心ではありません

ここで見落とされやすいのが

電線（ケーブル）の劣化です。

水中ポンプのケーブルは

長年、

  • 湿気
  • 汚水
  • 振動
  • 曲げ

を受けています。

外観は問題なく見えても、

内部では絶縁が傷んでいることがあります。

そのため、

絶縁抵抗測定の結果が悪い場合は、ポンプだけでなく電線の状態も必ず確認することが重要です。

電線の引き替えも検討しましょう

「ポンプだけ新品にしたのに、また漏電した」

というケースがあります。

原因を調べると、

古い電線側で漏電していた

という事例は少なくありません。

そのため、

絶縁抵抗測定で数値が良くない場合には、

  • ポンプ交換
  • ケーブル（電線）の引き替え
  • 接続部の点検
  • 制御盤内の絶縁確認

まで含めて検討することをおすすめします。

初期費用は多少かかりますが、

後から再度工事を行うより結果的に安く済むことが多くなります。

制御盤も一緒に確認

ポンプだけではなく、

制御盤も重要です。

制御盤内には

  • マグネットスイッチ
  • サーマルリレー
  • フロートリレー
  • 漏電ブレーカー

などがあります。

水没や結露があると、

制御盤自体が故障することもあります。

地下機械室では

オーバーフローによって

制御盤まで水没する事故も珍しくありません。

その場合、

ポンプだけ交換しても復旧できません。

定期点検で防げる故障

おすすめは

年1回以上の

定期点検です。

点検内容としては、

  • 絶縁抵抗測定
  • 電流測定
  • 電圧測定
  • 起動確認
  • フロート動作確認
  • 異音確認
  • 振動確認
  • ケーブル外観点検
  • 制御盤点検

などです。

これだけでも故障の予兆を早期に発見できる可能性が高まります。

ビル管理会社・オーナー様へ

汚水ポンプは

普段見えない設備だからこそ、

故障して初めて重要性に気付く設備です。

しかし、

故障すると

  • 営業停止
  • 漏水事故
  • 高額修繕
  • 入居者クレーム

へ発展する可能性があります。

だからこそ

「まだ動いているから大丈夫」

ではなく、

数値で設備の健康状態を確認する予防保全が重要です。

特に絶縁抵抗測定で数値が低下している場合は、ポンプ本体だけでなく電線（ケーブル）の劣化も疑い、必要に応じてポンプ交換と電線の引き替えをセットで検討することが、長期的な設備の安全性と信頼性につながります。

まとめ

汚水ポンプの故障は突然起こるように見えますが、多くの場合は劣化のサインがあります。

絶縁抵抗測定は、そのサインを数値で把握できる非常に有効な点検方法です。

以下のような症状があれば、早めの点検をおすすめします。

  • 漏電ブレーカーが時々落ちる
  • ポンプの運転音が以前と違う
  • 使用年数が10年以上経過している
  • 絶縁抵抗値が以前より低下している
  • ケーブルの被覆に劣化や損傷が見られる

絶縁抵抗値が良くない場合は、ポンプ交換だけでなく電線の引き替えまで含めて検討することが、再発防止と安全な設備運用につながります。
